PROJET

 Fichier / Nouveau / Projet / OK
 PATTGMxy (xy : initiales élève)
 Options / Verrouillage  majuscule : NON

APPLICATION

 Fichier / Nouveau / Application / OK
 PATxxyy1 (xxyy : initiales élèves)
 Marque : FESTO
 Type : FPC 101 B
Port de communication : à choisir
 OK

EDITEUR GRAFCET

 Outil /  Editeur GRAFCET
 Cliquer sur l’icône ##### en haut à gauche
            Réalisation du GRAFCET avec l’aide de la fiche REALISATION DU  GRAFCET
            A la fin de votre GRAFCET faites :
                 -Graphe /Fermer
                 -Fichier /Enregistrer
                 -Fichier /Quitter

OUTILS / DECLARER LES GRAPHES

           Double-clique sur le(s) graphe(s) à déclarer ,OK

CREATION

 Outil : -créer l’application
                       -OK
                       -Regarder le journal en entier pour voir s’il y a des erreurs ou des mises en
                 garde (0 erreur, 0 mise en garde). Si tel est le cas faites « FERMER », dans le cas
                 contraire corriger les erreurs qui apparaissent avant de passer à la suite .

PROGRAMMATION

 Editeur d’adressage (2 méthodes):
                       - Automatique
                       - Manuel :Cliquer sur un mnémonique afin de l’adresser
                         (ex : entrée E0.0 pour dcy et Sortie A0.0 pour A+)
                       - Fermer la fenêtre, répondre OUI pour sauvegarder



TRADUCTION EN LANGAGE AUTOMATE

 Programmation
Traduire l’application
Câbler l’automate

FONCTION AUTOMATE

              -Commande F Arrêt
              -Commande F transfert disque F API
              -INIT
              -Commande F marche

PROGRAMMATION / GRAFCET EN LIGNE

            Tester si votre GRAFCET fonctionne

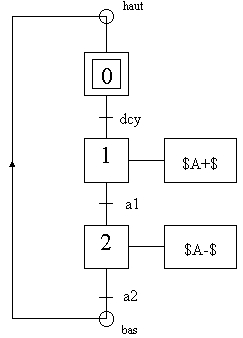

Exemple de GRAFCET : (On doit mettre la chaîne de caractère entre $ si l'on tient absolument à utiliser les signes + , - , . )
